Клапан предохранительный запорный MVB/1MAX

Основная функция клапанов MADAS MVB/1 MAX — перекрывать поток газа в системе и обеспечить защиту подключенного к ней газоиспользующего оборудования.

Клапан MVB/1 MAX закрывается автоматически в случае нештатного повышения давления в системе сверх значения, установленного на регуляторе давления.

Возврат клапана в исходное положения осуществляется только вручную и только после устранения причин его срабатывания.

Согласно требованиям пункта 4.1.1 стандарта UNI 8827, все газовые системы, работающие под давлением от 0,04 до 1,5 бар (от 4 до 150 кПа), должны комплектоваться запорными клапанами, срабатывающими при избыточном давлении в системе.



СООТВЕТСТВИЕ
MVB/1MAX Предохранительно-запорные клапаны

  •     Сертифицирован в соответствии с системой сертификации ГОСТ Р
  •     Модификация для давления 6 бар отвечает требованиям Директивы 97/23/EC (PED — по оборудованию для работы под давлением)
  •     Отвечает требованиям Директивы 94/9/EC (ATEX — по оборудованию для работы в потенциально взрывоопасных местах)
  •     Отвечает требованиям Директивы 90/396/EEC (по газовым системам)



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
MVB/1MAX Предохранительно-запорные клапаны

  •     Применение: неагрессивные газы трех групп (сухие газы)
  •     Резьбовые соединения, Rp: (DN 20 ÷ DN 50) согласно EN 10226
  •     Фланцевые соединения, PN 16: (DN 65 ÷ DN 150) согласно ISO 7005
  •     Максимальное рабочее давление: 1 бар или 6 бар (100 или 600 кПа)
  •     Температура окр. среды: -40 ÷ +60 °C
  •     Максимальная поверхностная температура: 60 °C
  •     Время закрытия: <1 сек.



МАТЕРИАЛЫ
MVB/1MAX Предохранительно-запорные клапаны

  •     штампованный алюминий (UNI EN 1706)
  •     латунь OT-58 (UNI EN 12164),
  •     нержавеющая оцинкованная сталь и нержавеющая сталь марки 430 F (UNI EN 10088)
  •     бутадиенакрилонитрильный каучук (UNI 7702)

MVB/1MAX Предохранительно-запорные клапаны

DNСоединениеНастройка, мбарP. max = 1 барP. max = 6 бар
КодКод
20резьба30 — 450VB030006/
30 — 450/VB030029
400 — 800/VB030024
25резьба30 — 450VB040006/
30 — 450VB040029
400 — 800/VB040024
32резьба30 — 450VB050006/
30 — 450VB050029
400 — 800/VB050024
40резьба30 — 450VB060006
30 — 450VB060029
400 — 800/VB060024
50резьба30 — 450VB070006/
30 — 450VB070029
400 — 800/VB070024
65фланец30 — 450VX080006/
30 — 450/VX080029
400 — 800/VX080024
80фланец30 — 450VX090006/
30 — 450VX090029
400 — 800/VX090024
100фланец30 — 450VX100006/
30 — 450/VX100029
400 — 800/VX100024
125фланец30 — 450VX110006/
30 — 450/VX110029
400 — 800/VX110024
150фланец30 — 450VX120006/
30 — 450/VX120029
400 — 800/VX120024

Клапан предохранительный запорный MVB/1MAX

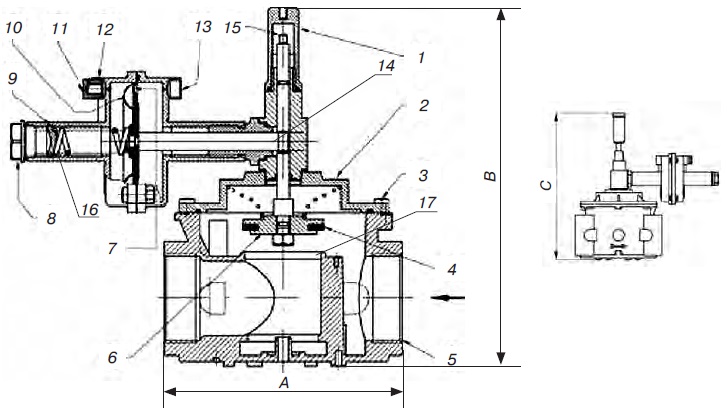

Клапан MVB/1 MAX DN20 – DN25 – DN32 – DN40 – DN50:
1 — защитный колпачок; 2 — крышка; 3 — винты крепления крышки; 4 — уплотнитель клапана;
5 — корпус; 6 — клапан; 7 — рабочая мембрана; 8 — заглушка; 9 — регулировочный
винт;
10 — защитная мембрана; 11 — пылезащитный колпачок; 12 — отводящий
патрубок G ¼”;
13 — патрубок G ¼” (вход контролируемого давления); 14 — шток; 15 — шток механизма взвода;
16 — пружина; 17 — седло



«
»
