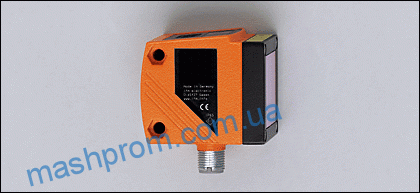

O1D100 - Оптический датчик измерения расстояния серии Efector200
 Характеристики
Оптический датчик измерения расстояния
Электрический разъём
Видимый лазерный луч, класс защиты 2
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля 0,2…10 m (для листа белой бумаги 200 x 200 мм, отражение 90 %)
Применение 0…19 m
Область применения
Применение [m]0…19
Электронные данные
Электрическое исполнениеDC PNP
Рабочее напряжение [V]18…30 DC *)
Потребление тока [mA]< 150
Срок службы тип. [h]50000
Класс защитыIII
Защита от переполюсовкида
Выходы
ВыходOUT1:NO / NC программируемый
OUT2: NO / NC программируемый или аналоговый (4…20 мA / 0…10 В, масштабируемый)
Номинальный ток [mA]2 x 200
Защита от короткого замыканиятактовый
Защита от перегрузок по токуда
Аналоговый выход
токовый выход [mA]4…20; в соответствии с IEC 61131-2
— Наиб.нагрузка [Ω]250
выход напряжения [V]0…10; в соответствии с IEC 61131-2
— Наиб. нагрузка [Ω]5000
Диапазон контроля
Диаметр светового пятна [mm]< 15 x 15 ( Диапазон 10 m )
Диапазон измерения / настройки
Диапазон измерения [m]0,2…10 (для листа белой бумаги 200 x 200 мм, отражение 90 %)
Частота дискретизации [Hz]1…50
Условия эксплуатации
Температура окружающей среды [°C]-10…60
Степень защитыIP 67
Испытания / одобрения
Электромагнитная совместимостьEN 60947-5-2
MTTF [лет]186
Механические данные
Материалкорпус: отливка из цинка; окно: стекло; светодиодное окно: поликарбонат
Вес [kg]0,291
Дисплеи / Элементы управления
Индикация
Состояние выхода2 x светодиод желтый
Рабочий режимсветодиод зелёный
расстояние, программирование4-х позиционный буквенно -цифровой дисплей
электрическое подключение
Электрическое подсоединениеРазъём M12

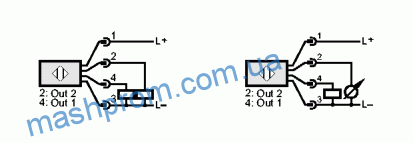

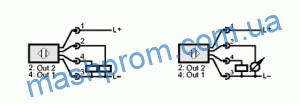

Назначение жил кабеля при подключении

0001i_0524_G
Принадлежности
Принадлежности (дополнительные)
Защитное покрытие E21133
Примечания
Примечания
*) Напряжение питания «supply class 2» согласно cULus
Внимание: лазерный свет
Мощность <= 4,1 mW длина волны 650 nm
импульс 1,3 ns
Не смотрите пристально на луч
Не подвергайте воздействиям
Класс 2 лазерный продукт
EN 60825-1:2003-10
Подробную информацию о диапазоне измерения / применении прибора Вы найдете в инструкции по эксплуатации.
Упаковочная величина [штука]1
Другие данные
ПараметрНастройка параметров в пределахЗаводская установка:
Unimm, m, inchmm
OU1Hno, Hnc, Fno, FncHno
SP1200…99991000
nSP1200…9999800
FSP1200…99991200
OU2Hno, Hnc, Fno, Fnc, I, UI
SP2200…99992000
nSP2200…99991800
FSP2200…99992200
ASP0…99990
AEP0…99999999
rATE [Hz]1…5050
dS10…0,1…50
dr10…0,1…50
dS20…0,1…50
dr20…0,1…50
dAP0…0,1…50
dISd1..3; rd1…3; OFFd3
Повторяемость / Точность
Частота дискретизации 50 Hz  — максим. внешний свет на объект : 40 klx
Повторяемость измеряемых значенийТочность
белый (отражение 90 %)серый (отражение 18 %)белый (отражение 90 %)серый (отражение 18 %)
200…1000 mm± 5,0 mm± 7,5 mm± 15,0 mm± 18,0 mm
1000…2000 mm± 5,5 mm± 10,0 mm± 15,0 mm± 20,0 mm
2000…4000 mm± 17,5 mm± 22,5 mm± 25,0 mm± 32,0 mm
4000…6000 mm± 27,5 mm± 40,0 mm± 35,0 mm± 50,0 mm
6000…10000 mm± 60,0 mm—± 70,0 mm—
Повторяемость / Точность
Частота дискретизации 50 Hz  — максим. внешний свет на объект : 40…100 klx
Повторяемость измеряемых значенийТочность
белый (отражение 90 %)серый (отражение 18 %)белый (отражение 90 %)серый (отражение 18 %)
200…1000 mm± 16,5 mm± 16,5 mm± 26,5 mm± 26,5 mm
1000…2000 mm± 16,5 mm± 16,5 mm± 26,5 mm± 26,5 mm
2000…4000 mm± 30,0 mm± 37,0 mm± 40,0 mm± 47,0 mm
4000…6000 mm± 37,0 mm± 57,0 mm± 47,0 mm± 67,0 mm
6000…10000 mm± 75,0 mm—± 85,0 mm—
Повторяемость / Точность
Частота дискретизации 1 Hz  — максим. внешний свет на объект : 40 klx
Повторяемость измеряемых значенийТочность
белый (отражение 90 %)серый (отражение 18 %)белый (отражение 90 %)серый (отражение 18 %)
200…1000 mm± 4,0 mm± 4,5 mm± 14,0 mm± 15,0 mm
1000…2000 mm± 4,5 mm± 6,0 mm± 14,5 mm± 16,0 mm
2000…4000 mm± 13,5 mm± 14,5 mm± 23,5 mm± 24,0 mm
4000…6000 mm± 19,0 mm± 21,0 mm± 29,0 mm± 31,0 mm
6000…10000 mm± 37,0 mm—± 47,0 mm—
Повторяемость / Точность
Частота дискретизации 1 Hz  — максим. внешний свет на объект : 40…100 klx
Повторяемость измеряемых значенийТочность
белый (отражение 90 %)серый (отражение 18 %)белый (отражение 90 %)серый (отражение 18 %)
200…1000 mm± 10,0 mm± 10,0 mm± 20,0 mm± 20,0 mm
1000…2000 mm± 10,0 mm± 10,0 mm± 20,0 mm± 20,0 mm
2000…4000 mm± 17,0 mm± 18,0 mm± 27,0 mm± 28,0 mm
4000…6000 mm± 22,0 mm± 25,0 mm± 32,0 mm± 35,0 mm
6000…10000 mm± 37,0 mm—± 47,0 mm—

Диапазон для чёрного объекта (отражение 6 %) <= 4000 mm
Значения при
— постоянные условия окружающей среды: 23 °C / 960 hPa
— минимальное время прогрева в минутах: 10

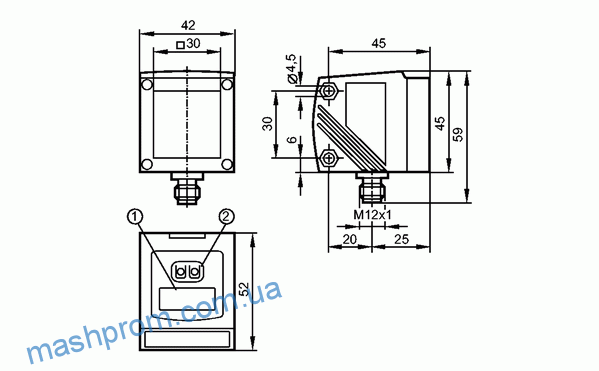

Габаритные размеры

Габаритные размеры

«
»
