ТУ 25-7363.033-89
Преобразователи термоэлектрические TXA-0188, TXK-0188 предназначены для измерения температуры в атмосфере чистого воздуха, газообразных химически неагрессивних сред с влажностью не более 80 %.
Технические характеристики
Диапазон измеряемых температур, °С: | |
для ТХА-0188 (рис. 1,2) | от минус 40 до 1000 |
для ТХА-0188 (рис. 3,4) | от минус 40 до 1200 |
для ТХК-0188 (рис. 1,2, 3,4) | от минус 40 до 600 |
Литерное обозначение НСХ: | |
для ТХА-0188 | К |
для ТХК-0188 | L |
Класс: | |
для ТХА-0188 | 1,2 |
для ТХК-0188, ТХА-0188 (рис. 3.4) | 2 |
Показатель тепловой инерции, с, не более | |
для рис. 1,2 | 20 |
для рис. 3, 4 | 10 |
Диаметр термоэлектродной проволоки, мм | |
для рис. 1 | 1,2 |
для рис. 2 | 3,2 |
для рис. 3, 4 | от 0,5 до 1,2 |
Материал головки темопреобразователя | |
для рис. 3 | сталь 12Х18Н10Т |

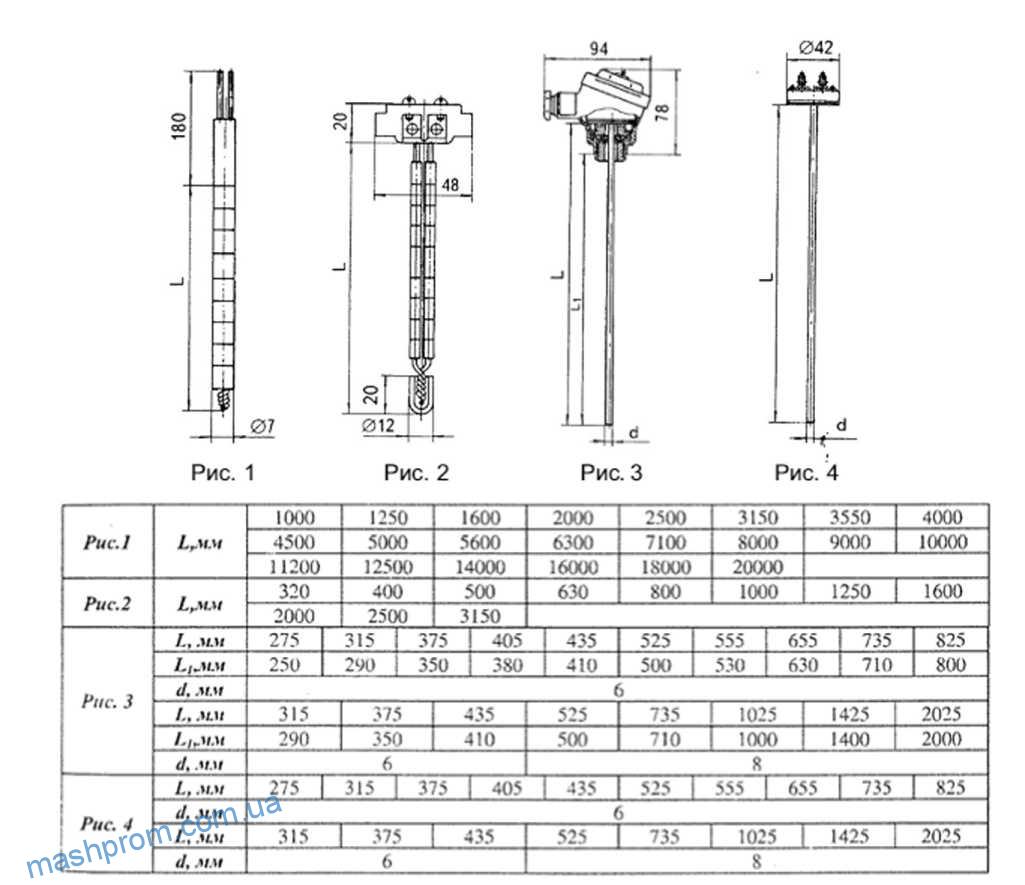

Габаритные размеры
Пример заказа
1. Обозначение ПТ по системе предприятия-изготовителя.
2. Номер рисунка .
3. Обозначение НСХ.
4. Класс допуска.
5. Схема соединений.
6. Количество чувствительных элементов (1 или 2).
7. Длина монтажной части (L), мм.
8. Диаметр монтажной части, мм.
9. Длина внешней части, мм.
10. Крепеж (если без крепления, то поставить прочерк).
11. Вариант головки, или длина выводов, мм.
12. Материал защитного корпуса.
13. Рабочий диапазон измерения температур.
| Марки сталей и сплавов | Условное обозначение при заказе | Рекомендуемая область применения | EN | AISI |
| 12Х18Н10Т | H10 | Максимальная температура применения 600°С длительно и 800°С кратковременно. Неустойчива в среде с содержанием серы | 1,4878 | 321Н |
| 10Х17Н13М2Т | H13 | Максимальная температура применения 800°С в воздухе и 400°С в условиях действия кипящей фосфорной, серной и 10% уксусной кислоты и сернокислых средах | 1,4571 | 316 (Те) |
| 10Х23Н1820Х23Н18 | H18 | Максимальная температура применения 1000°С длительно и 1050°С кратковременно. Окислительные газовые среды | 1,48451,4843 | 310S310 |
| 15Х25Т | 25T | Максимальная температура применения 1000°С длительно и 1100°С кратковременно. Сварные конструкции не должны подвергаться ударам | 1,4746 | — |
| Inconel 600 (Только для ТХА-1007) | I 600 | Максимальная температура применения 1100 ° С длительно. Не рекомендуется в газовых средах с содержанием серы и углекислого газа при температуре 550°С и натрия при температуре выше 750°С | — | — |
| Inconel 601 (Только для ТХА-1007) | I 601 | Максимальная температура применения 1200°С длительно и 1250°С кратковременно | — | — |
| Примечание. По просьбе заказчика в конструкции термопреобразователей сопротивления (ТО) и преобразователей термоэлектрических (ПТ) могут использоваться другие материалы, которые не указаны в таблице. | ||||
Варианты головок
| Пресcматериал АГ-4В | |
 |  |
| АГ-4В (П1) | АГ-4В под приварку (П2) |
| Алюминиевый сплав | |
 |  |
| Силуминовая (А1) | Евроголовка маленькая (А2) |
 |  |
| Евроголовка с винтом (А3) | Евроголовка с защелкой (А4) |
| Нержавеющая сталь 12X18H10T | |
 |  |
| М48х1 (Н1) | М60х1 (Н2) |
 | |
| С откидной крышкой (Н3) | |
